Jak dobrać elektrozawór do windy załadowczej – praktyczne wskazówki i parametry

Rola elektrozaworu w układzie windy załadowczej

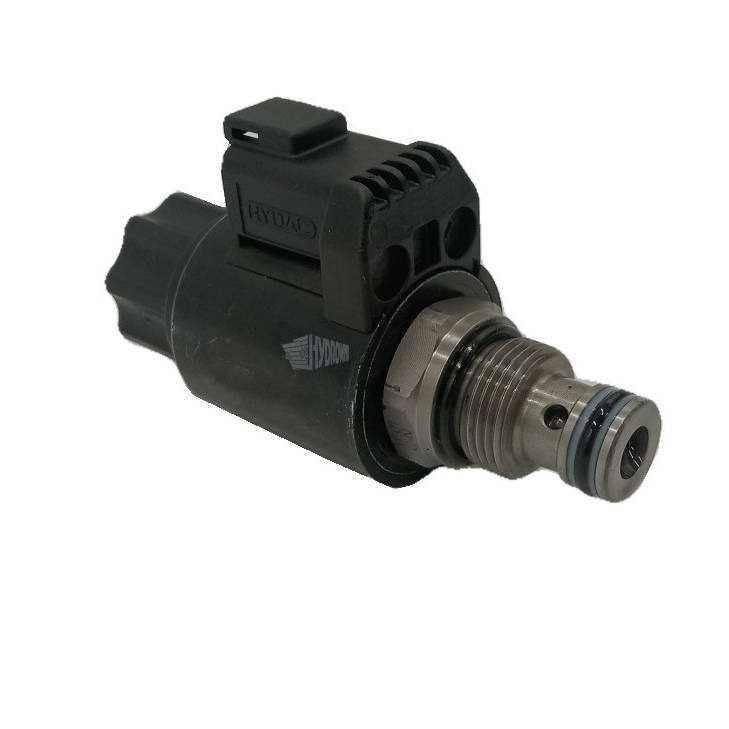

Elektrozawór (ang. solenoid valve) to zawór sterowany elektromagnesem, którego zadaniem jest otwieranie lub zamykanie przepływu oleju hydraulicznego w układzie windy. W praktyce umożliwia on uruchamianie i zatrzymywanie ruchu siłownika – a tym samym: podnoszenie, opuszczanie, składanie i rozkładanie platformy.

Elektrozawory występują w układach:

• zasilających siłownik (ruch góra/dół),

• sterujących opóźnieniem lub sekwencją ruchów,

• blokujących przepływ oleju w pozycji neutralnej,

• odpowiadających za tzw. „miękkie” opuszczanie,

• awaryjnego odcięcia zasilania oleju.

Ich sprawne działanie jest warunkiem poprawnego funkcjonowania windy – błędne zadziałanie elektrozaworu może prowadzić do zatrzymania platformy w niepożądanej pozycji lub jej niekontrolowanego opadnięcia.

Jakie elektrozawory stosuje się w windach załadowczych?

W windach samochodowych najczęściej stosuje się:

• elektrozawory kierunkowe (2/2 lub 3/2) – do załączania lub blokowania przepływu w jednym kierunku,

• zawory otwierające przepływ do siłownika – np. „góra”,

• zawory opuszczające – odprowadzające olej z siłownika do zbiornika,

• zawory proporcjonalne – w nowszych systemach, pozwalające na regulację prędkości ruchu,

• zawory bezpieczeństwa (cut-off, overpressure) – zabezpieczające przed przeciążeniem.

Przykładowe zastosowania:

• zawór DHOLLANDIA 311008010 – typowy zawór opuszczający 12 V DC,

• zawory HAWE, Bucher, Hydropa – używane w windach z podziałem sekcji lub z CAN-BUS,

• cewki standardowe M18 lub M22 z mocowaniem gwintowanym – z oznaczeniem napięcia i rodzaju pracy (normalnie zamknięty lub otwarty).

Najważniejsze parametry przy doborze elektrozaworu do windy

Dobierając elektrozawór, należy zwrócić uwagę na następujące aspekty:

• Napięcie zasilania – najczęściej 12 V DC lub 24 V DC, zgodnie z instalacją elektryczną pojazdu.

• Typ działania – zawór normalnie zamknięty (NC) lub normalnie otwarty (NO). W windach dominują zawory NC.

• Maksymalne ciśnienie robocze – elektrozawór musi wytrzymać ciśnienie oleju w układzie (zwykle 160–200 bar).

• Przepływ (l/min) – musi odpowiadać wydajności pompy hydraulicznej.

• Rodzaj przyłącza hydraulicznego – np. gwint M18x1,5, M22x1,5, złącze płaskie, kołnierzowe.

• Współpraca z cewką elektromagnetyczną – dopasowanie typu, średnicy, napięcia i siły przyciągania.

• Odporność środowiskowa – obudowa IP65 lub IP67, odporna na wodę, kurz, olej i wibracje.

• Kompatybilność z blokiem zaworowym agregatu – w niektórych systemach wymagany jest konkretny model pasujący do gniazda.

Dobór zaworu wymaga też weryfikacji, czy odpowiada on konkretnemu modelowi windy (np. DHOLLANDIA, Bär Cargolift, Zepro) – nawet przy tych samych parametrach może różnić się konstrukcją mechaniczną.

Na co zwrócić uwagę przy wymianie elektrozaworu?

Wymieniając elektrozawór w windzie, należy:

• dokładnie zidentyfikować stary model (typ, producent, numer katalogowy),

• porównać średnicę gwintu, długość zaworu i jego skok roboczy,

• upewnić się, że cewka pasuje do nowego zaworu – lub dobrać nową o odpowiednim napięciu,

• zastosować nowe uszczelnienia – np. o-ringi lub pierścienie płaskie z Vitonu,

• przy montażu unikać zanieczyszczenia kanałów olejowych,

• po instalacji wykonać test pracy windy bez ładunku – sprawdzić poprawność reakcji w górę i w dół,

• kontrolować temperaturę cewki – przegrzewanie może świadczyć o złym doborze lub zwarciu.

Nie zaleca się stosowania zamienników „na oko” – nawet minimalna różnica w parametrach może skutkować nieprawidłowym działaniem układu, przeciążeniem pompy lub awarią siłownika.

Typowe objawy niesprawnego elektrozaworu w windzie

Problemy z zaworem mogą objawiać się w różny sposób:

• brak reakcji na komendę z pilota,

• zawór buczy, ale nie otwiera się – możliwe zatarcie lub uszkodzenie cewki,

• winda zatrzymuje się w połowie ruchu – niestabilny przepływ,

• platforma opada z opóźnieniem lub szarpnięciem – zawór opuszczający się zacina,

• widoczne wycieki oleju wokół zaworu – uszkodzone uszczelnienia, pęknięcie gwintu.

W takich sytuacjach należy od razu przeprowadzić diagnostykę – w razie potrzeby wymienić zawór lub całą cewkę. Warto również sprawdzić stan napięcia zasilającego i poprawność przewodów.

Wskazówki serwisowe i eksploatacyjne

• Sprawdzaj okresowo stan połączeń cewki i elektrozaworu – zwłaszcza po sezonie zimowym.

• Nie zostawiaj windy w stanie nieużywania z zaworem otwartym – może to prowadzić do jego zatarcia.

• Utrzymuj czystość wokół bloku zaworowego – zabrudzenia mogą prowadzić do błędnego działania.

• W razie podejrzenia awarii zaworu – nie próbuj go „odtykać” mechanicznie. Wymiana to bezpieczniejsze i szybsze rozwiązanie.

• Stosuj elektrozawory od renomowanych producentów lub dostawców specjalizujących się w hydraulice do wind (np. Hydrowind).

Zgodność z dokumentacją windy i wymaganiami UDT

Elektrozawory stanowią element bezpieczeństwa układu windy. Każda ingerencja w ten komponent powinna być zgodna z dokumentacją techniczną urządzenia oraz procedurami producenta. UDT może podczas przeglądu zażądać potwierdzenia zgodności wymienionych zaworów z oryginalnymi podzespołami. Dotyczy to m.in.:

• zaworów opuszczających z funkcją awaryjną,

• zaworów odcinających dopływ oleju,

• elementów sterujących ruchem krańcowym windy.

W razie wątpliwości zawsze warto sięgnąć po numer katalogowy danego komponentu lub skontaktować się z autoryzowanym serwisem.

Dobór elektrozaworu do windy załadowczej to proces, który wymaga uwzględnienia wielu parametrów technicznych: od napięcia i rodzaju działania, po ciśnienie, przepływ i sposób montażu. To niewielki, ale bardzo ważny element wpływający na bezpieczeństwo, sprawność i precyzję działania platformy hydraulicznej. W przypadku wymiany zaworu warto korzystać ze sprawdzonych modeli i unikać zamienników o nieznanym pochodzeniu. Prawidłowo dobrany elektrozawór to gwarancja niezawodności i zgodności z wymaganiami UDT.
