W tym artykule poznasz:
- Różnice techniczne między elektrozaworami 12 V i 24 V w aplikacjach mobilnych
- Wpływ napięcia zasilania na wydajność i czas reakcji systemu hydraulicznego
- Kompatybilność z instalacjami elektrycznymi różnych typów pojazdów
- Analiza kosztów eksploatacji i efektywności energetycznej obu rozwiązań
- Praktyczne wskazówki doboru dla konkretnych zastosowań w windach
- Najnowsze trendy w sterowaniu elektrozaworów mobilnych

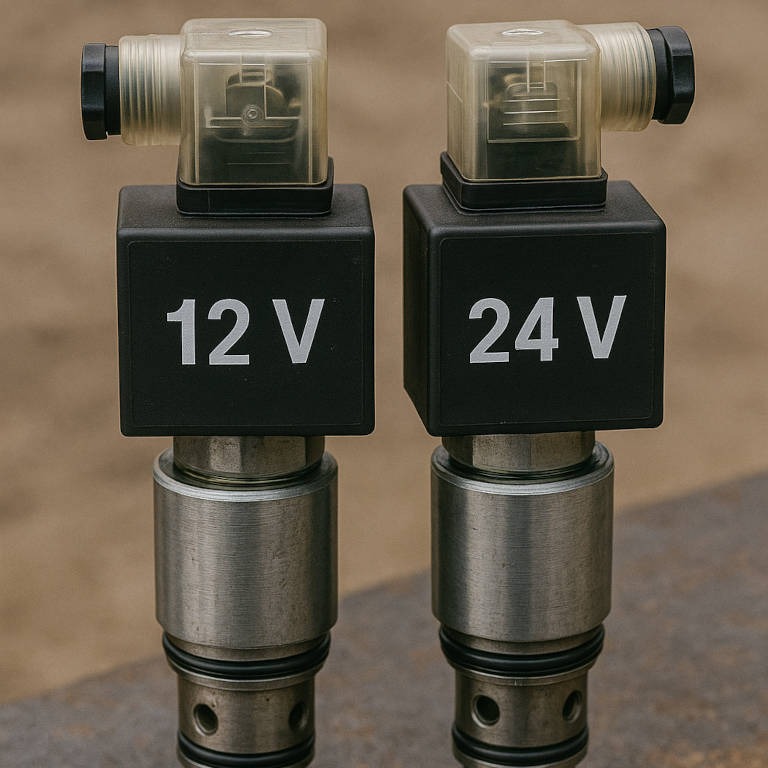

Podstawy działania elektrozaworów w windach samochodowych
Elektrozawór hydrauliczny w windzie samochodowej steruje przepływem oleju między pompą, cylindrami podnośnika i zbiornikiem. System musi działać niezawodnie w trudnych warunkach eksploatacyjnych, przy zmiennych temperaturach i wibracjach. Dodatkowo mobilny charakter aplikacji wymaga optymalizacji zużycia energii z akumulatora pojazdu.
Konstrukcja elektrozaworu składa się z cewki elektromagnetycznej, rdzenia ferromagnetycznego i systemu zaworowego. Przepływ prądu przez uzwojenie wytwarza pole magnetyczne, które przemieszcza rdzeń i otwiera lub zamyka drogi hydrauliczne. W rezultacie operator może kontrolować ruch platformy za pomocą przełączników z kabiny kierowcy.
Specyfika aplikacji mobilnych
Windy samochodowe pracują w znacznie trudniejszych warunkach niż stacjonarne instalacje przemysłowe. Temperatura otoczenia może wahać się od -30°C do +60°C w zależności od klimatu i sezonu. Jednocześnie wibracje pojazdu podczas jazdy obciążają wszystkie komponenty układu hydraulicznego.
Ograniczona pojemność akumulatora wymaga optymalizacji zużycia energii przez wszystkie systemy elektryczne. Elektrozawór musi charakteryzować się niskim poborem prądu, szczególnie w trybie utrzymania pozycji. Ponadto system musi być odporny na wahania napięcia sieci pokładowej pojazdu.
Wymagania bezpieczeństwa
Systemy hydrauliczne w pojazdach muszą spełniać rygorystyczne normy bezpieczeństwa jak EN 12999 dla wind samochodowych. Elektrozawór jest elementem krytycznym dla bezpieczeństwa, dlatego musi charakteryzować się wysoką niezawodnością. Awaria zaworu może prowadzić do niekontrolowanego ruchu platformy.
Redundancja systemów bezpieczeństwa wymaga często stosowania podwójnych elektrozaworów. Każdy z nich musi być niezależnie zasilany i sterowany. W przypadku awarii jednego zaworu, drugi przejmuje funkcje bezpieczeństwa i umożliwia kontrolowane opuszczenie ładunku.
Elektrozawory 12 V – charakterystyka techniczna
Parametry elektryczne
Elektrozawory 12 V są projektowane do pracy z instalacjami elektrycznymi samochodów osobowych i lekkich pojazdów dostawczych. Napięcie nominalne wynosi 12 V DC z tolerancją ±15%, co odpowiada zakresowi 10,2-13,8 V. Pobór prądu podczas załączania wynosi typowo 3-8 A, a w stanie ustalonym 1-3 A.
Moc cewki elektromagnetycznej mieści się w przedziale 36-96 W w zależności od wielkości i typu zaworu. Niższa moc oznacza słabsze pole magnetyczne i potencjalnie dłuższy czas reakcji. Jednak dla większości aplikacji w windach samochodowych parametry te są wystarczające.
Konstrukcja i wymiary
Kompaktowa konstrukcja elektrozaworów 12 V wynika z konieczności minimalizacji wymiarów i masy w aplikacjach mobilnych. Średnica cewki wynosi typowo 20-30 mm, a wysokość całego zaworu nie przekracza 80-120 mm. Masa jednostkowa oscyluje wokół 0,5-1,5 kg w zależności od przepływności.
Obudowa jest wykonana z aluminium lub żeliwa sferoidalnego dla zmniejszenia masy przy zachowaniu wytrzymałości. Gniazdo elektryczne standardowo ma stopień ochrony IP65 dla odporności na warunki atmosferyczne. Dodatkowo stosuje się uszczelki viton odporne na oleje hydrauliczne.
Charakterystyki przepływowe
Przepływność elektrozaworów 12 V wynosi typowo 20-80 l/min przy ciśnieniu roboczym 150-210 bar. Wartości te są wystarczające dla wind o udźwigu do 1500 kg i prędkości podnoszenia 0,1-0,3 m/s. Współczynnik Kv zaworu określa jego właściwości przepływowe i straty ciśnienia.
Czas reakcji zaworu 12 V wynosi zazwyczaj 50-150 ms w zależności od konstrukcji i obciążenia hydraulicznego. Szybkość reakcji wpływa na precyzję pozycjonowania i komfort obsługi windy. Krótsza reakcja oznacza płynniejsze ruchy i lepszą kontrolę nad ładunkiem.
Elektrozawory 24 V – zalety i zastosowania
Wyższa moc i efektywność
Elektrozawory 24 V charakteryzują się znacznie wyższą mocą cewki elektromagnetycznej, typowo 150-300 W. Podwojenie napięcia przy podobnym prądzie oznacza dwukrotnie większą moc dostępną do sterowania zaworem. W rezultacie możliwe jest uzyskanie większych sił elektromagnetycznych i krótszych czasów reakcji.
Wyższa moc przekłada się na lepszą sprawność hydrauliczną, szczególnie przy wysokich ciśnieniach roboczych. Zawory 24 V mogą pracować z ciśnieniami do 350 bar, co umożliwia budowę bardziej kompaktowych siłowników. Jednocześnie większa siła magnetyczna zapewnia pewne zamykanie zaworów nawet przy zanieczyszczonym oleju.
Aplikacje w pojazdach ciężkich
Elektrozawory 24 V są standardem w pojazdach ciężarowych, autobusach i maszynach budowlanych wyposażonych w instalacje 24 V. Wyższa przepływność sięgająca 120-200 l/min pozwala na obsługę większych cylindrów hydraulicznych. Dlatego są idealne dla wind o udźwigu 2000-5000 kg.
System 24 V zapewnia również lepszą stabilność napięcia przy dużych obciążeniach elektrycznych pojazdu. Alternator o większej mocy łatwiej utrzymuje stabilne parametry zasilania. Ponadto okablowanie może mieć mniejszy przekrój przy tym samym przesyle mocy, co zmniejsza masę instalacji.
Zalety w trudnych warunkach
Elektrozawory 24 V lepiej radzą sobie z niskimi temperaturami, gdy lepkość oleju hydraulicznego wzrasta znacznie. Większa moc cewki pozwala na pokonanie zwiększonego oporu hydraulicznego bez utraty funkcjonalności. System może pracować niezawodnie nawet przy -30°C.
Wyższa siła elektromagnetyczna zapewnia również lepszą odporność na zanieczyszczenia oleju. Cząstki metaliczne lub osady mogą blokować ruch elementów zaworowych, ale większa siła magnetyczna często pozwala na ich przezwyciężenie. W efekcie zwiększa się niezawodność systemu w długoterminowej eksploatacji.
Analiza kompatybilności z instalacją pojazdu
Samochody osobowe i dostawcze
Większość samochodów osobowych i lekkich pojazdów dostawczych do 3,5 t ma instalację elektryczną 12 V. Zastosowanie elektrozaworów 24 V wymagałoby dodatkowego przetwornica napięcia DC/DC, co komplikuje instalację. Koszt i złożoność systemu znacznie wzrastają przy takiej konfiguracji.
Alternator w pojazdach 12 V ma ograniczoną moc, typowo 90-150 A przy 14 V. Elektrozawory hydrauliczne muszą konkurować o energię z innymi systemami jak klimatyzacja, oświetlenie i systemy elektroniczne. Dlatego optymalizacja poboru mocy jest kluczowa dla niezawodnej pracy.
Pojazdy ciężarowe i autobusy
Pojazdy ciężarowe powyżej 7,5 t standardowo mają instalację 24 V z alternatorami o mocy 100-200 A. Ta konfiguracja idealnie pasuje do elektrozaworów 24 V bez konieczności dodatkowych przetwornic. System jest prostszy, bardziej niezawodny i efektywny energetycznie.
Większa pojemność akumulatorów 24 V (typowo 180-240 Ah) zapewnia dłuższą pracę systemu hydraulicznego przy wyłączonym silniku. To szczególnie ważne podczas załadunku lub rozładunku, gdy silnik pojazdu może być wyłączony ze względów ekologicznych lub przepisów.
Maszyny budowlane i specjalistyczne
Maszyny budowlane, pojazdy pożarnicze i inne pojazdy specjalistyczne często mają hybrydowe instalacje 12/24 V. System 12 V zasila elektronikę i oświetlenie, podczas gdy 24 V jest dedykowane dla napędów hydraulicznych. Taka konfiguracja pozwala na optymalizację każdego subsystemu.
W maszynach z dużą liczbą elektrozaworów hydraulicznych system 24 V jest praktycznie niezbędny. Magistrala CAN pozwala na centralne sterowanie wszystkimi zaworami z jednego sterownika. Dodatkowo wyższe napięcie ułatwia transmisję sygnałów sterujących na większe odległości bez strat.
Porównanie kosztów eksploatacji
Koszty zakupu i instalacji
Elektrozawory 12 V są zazwyczaj tańsze od odpowiedników 24 V o 10-20% ze względu na większą skalę produkcji. Jednak różnica ta może być zniwelowana przez koszt przetwornic napięcia w przypadku niekompatybilnej instalacji pojazdu. Kompleksowa analiza musi uwzględniać wszystkie komponenty systemu.
Instalacja elektrozaworu 12 V w pojeździe 12 V jest prostsza i szybsza, co przekłada się na niższe koszty robocizny. Nie wymaga dodatkowych przetwornic, bezpieczników czy specjalistycznego okablowania. Czas instalacji może być krótszy o 20-30% w porównaniu do systemu hybrydowego.
Zużycie energii i wpływ na paliwo
Elektrozawory 24 V charakteryzują się wyższą efektywnością energetyczną dzięki mniejszym stratom w okablowaniu i przetwornicach. Przy tym samym strumieniu hydraulicznym pobierają zazwyczaj o 15-25% mniej energii. W długoterminowej eksploatacji przekłada się to na oszczędności paliwa.
Analiza pokazuje, że w pojazdach z intensywnym użytkowaniem windy różnica w zużyciu paliwa może sięgać 0,2-0,5 l/100 km. Przy obecnych cenach paliwa i przebiegach 50-100 tys. km rocznie daje to oszczędności 500-2000 zł rocznie. Okres zwrotu wyższej inwestycji w system 24 V wynosi 2-4 lata.
Koszty konserwacji i niezawodności
Elektrozawory 24 V charakteryzują się zazwyczaj dłuższą żywotnością ze względu na mniejsze obciążenie termiczne cewek. Wyższa siła magnetyczna oznacza mniejsze ryzyko zakleszczenia przy zanieczyszczeniach oleju. Statystyki serwisowe wskazują na 20-30% mniej awarii w porównaniu do zaworów 12 V.
Koszt wymiany elektrozaworu w warunkach eksploatacyjnych obejmuje nie tylko cenę części, ale również przestój pojazdu i robociznę serwisu. W transporcie komercyjnym koszt przestoju może sięgać 500-1000 zł dziennie. Dlatego wyższa niezawodność systemu 24 V może szybko zrównoważyć większe koszty początkowe.
Czas reakcji i wydajność systemu
Charakterystyki dynamiczne
Czas reakcji elektrozaworu ma kluczowy wpływ na komfort obsługi windy samochodowej. Elektrozawory 24 V charakteryzują się typowo o 20-40% krótszym czasem reakcji dzięki większej mocy cewki. Typowe wartości to 30-80 ms dla zaworów 24 V vs 50-150 ms dla 12 V.
Szybsza reakcja przekłada się na bardziej precyzyjne pozycjonowanie ładunku i płynniejsze ruchy platformy. Operator może wykonywać dokładne ruchy bez obawy o opóźnienia systemu. To szczególnie ważne przy obsłudze delikatnych lub niestabilnych ładunków.
Wpływ temperatury na parametry
Charakterystyki elektrozaworów znacznie zmieniają się w funkcji temperatury otoczenia. Przy niskich temperaturach opór cewek wzrasta, a siła magnetyczna maleje. Elektrozawory 24 V lepiej kompensują te zmiany dzięki większej mocy nominalnej.
W temperaturze -20°C czas reakcji zaworu 12 V może wzrosnąć o 100-200%, podczas gdy zawór 24 V tylko o 50-80%. Dla wind pracujących w trudnych warunkach klimatycznych ta różnica może być decydująca dla funkcjonalności systemu.
Stabilność parametrów przy wahaniach napięcia
Instalacje pokładowe pojazdów charakteryzują się znacznymi wahaniami napięcia, szczególnie podczas rozruchu silnika lub przy dużych obciążeniach elektrycznych. Elektrozawory 24 V są mniej wrażliwe na te wahania dzięki wyższemu napięciu nominalnemu.
Spadek napięcia o 2 V oznacza relatywnie mniejszą zmianę dla systemu 24 V (8%) niż dla 12 V (17%). W praktyce przekłada się to na stabilniejszą pracę zaworu i bardziej przewidywalne charakterystyki hydrauliczne systemu.
Diagnostyka i rozwiązywanie problemów
Typowe usterki elektrozaworów 12 V
Najczęstszym problemem elektrozaworów 12 V jest przegrzewanie cewek przy intensywnej pracy. Mniejsza moc nominalna oznacza, że zawór musi pracować bliżej swoich granic możliwości. Temperatura cewki może wzrosnąć do 80-100°C, co przyspiesza starzenie się izolacji.
Drugie problemy to wrażliwość na spadki napięcia podczas rozruchu silnika lub włączania dużych odbiorników. Napięcie może spaść do 10-11 V, co powoduje niepełne otwarcie zaworu. W efekcie maleje przepływ oleju i wydajność całego systemu hydraulicznego.
Diagnostyka zaworów 24 V
Elektrozawory 24 V charakteryzują się lepszą diagnostyką dzięki zaawansowanym sterowniki elektronicznym. Systemy CAN pozwalają na ciągłe monitorowanie parametrów elektrycznych cewek. Operator otrzymuje informacje o temperaturze, prądzie i czasie reakcji w czasie rzeczywistym.
Wbudowane systemy samodiagnostyki mogą wykrywać początkowe stadia degradacji zaworu jeszcze przed wystąpieniem awarii. Predykcyjna konserwacja pozwala na planowanie wymian podczas zaplanowanych przestojów. W rezultacie zmniejsza się ryzyko nieplanowanych awarii w trakcie eksploatacji.
Metody pomiaru i testowania
Podstawowym testem elektrozaworu jest pomiar oporu cewki multimetrem. Wartość powinna mieścić się w tolerancji ±10% od wartości nominalnej. Znaczne odchylenia wskazują na uszkodzenie uzwojenia lub problemy z połączeniami elektrycznymi.
Test funkcjonalny obejmuje pomiar czasu reakcji zaworu przy różnych napięciach zasilania. Oscyloskop pozwala na precyzyjną analizę charakterystyk przełączania. Dodatkowo sprawdza się stabilność parametrów przy różnych temperaturach pracy.
Nowoczesne technologie sterowania
Systemy PWM i sterowanie proporcjonalne
Nowoczesne elektrozawory wykorzystują sterowanie PWM (Pulse Width Modulation) dla precyzyjnej kontroli przepływu. Technika ta pozwala na płynną regulację otwarcia zaworu poprzez zmianę współczynnika wypełnienia sygnału sterującego. Systemy 24 V oferują lepszą rozdzielczość i stabilność sterowania PWM.
Wyższe napięcie zasilania umożliwia stosowanie wyższych częstotliwości PWM bez ryzyka nasycenia cewki. Typowe częstotliwości to 100-500 Hz dla zaworów 12 V vs 200-1000 Hz dla 24 V. Wyższa częstotliwość oznacza płynniejszą regulację i mniejsze drgania hydrauliczne.
Integracja z systemami pokładowymi
Elektrozawory 24 V łatwiej integrują się z zaawansowanymi systemami pokładowymi pojazdów jak systemy zarządzania flotą czy telematyki. Magistrala CAN pozwala na centralne zarządzanie wszystkimi funkcjami hydraulicznymi z jednego interfejsu.
Możliwa jest zdalna diagnostyka stanu elektrozaworów przez systemy telematyczne. Dane o pracy są przesyłane do centrum serwisowego, gdzie algorytmy analizują trendy i przewidują potrzeby konserwacyjne. Ta funkcjonalność jest szczególnie cenna dla operatorów dużych flot pojazdów.
Funkcje bezpieczeństwa
Nowoczesne sterowniki elektrozaworów 24 V oferują zaawansowane funkcje bezpieczeństwa jak monitoring obciążenia, detekcja zwarć i ochrona termiczna. Systemy te automatycznie wyłączają zawór w przypadku wykrycia nieprawidłowości.
Redundantne systemy bezpieczeństwa mogą wykorzystywać dwa niezależne elektrozawory sterowane różnymi sterownikami. W przypadku awarii jednego kanału, drugi przejmuje funkcje krytyczne. Taka konfiguracja jest wymagana w aplikacjach o podwyższonych wymaganiach bezpieczeństwa.
Przyszłe trendy i innowacje
Elektrozawory inteligentne
Rozwój IoT (Internet of Things) prowadzi do powstania inteligentnych elektrozaworów z wbudowanymi czujnikami i możliwościami komunikacyjnymi. Zawory mogą samodzielnie raportować swój stan, przewidywać awarie i optymalizować parametry pracy. Systemy 24 V łatwiej implementują te funkcjonalności.
Sztuczna inteligencja może analizować wzorce użytkowania i automatycznie dostosowywać charakterystyki zaworu do specyfiki aplikacji. Machine learning pozwala na kontinuralną optymalizację wydajności i minimalizację zużycia energii.
Alternatywne napięcia zasilania
Rozwój pojazdów elektrycznych wprowadza nowe standardy napięć pokładowych jak 48 V, 400 V czy 800 V. Elektrozawory hydrauliczne muszą być adaptowane do tych systemów. Wyższe napięcia pozwalają na jeszcze większą moc i efektywność.
Systemy hybrydowe łączące różne napięcia staną się standardem w pojazdach przyszłości. Inteligentne zarządzanie energią będzie automatycznie przydzielać optymalny poziom napięcia dla każdego subsystemu w zależności od aktualnych potrzeb.
Technologie energooszczędne
Nowe materiały magnetyczne i konstrukcje cewek pozwalają na znaczne zmniejszenie poboru energii przy zachowaniu wysokiej wydajności. Magnesy trwałe mogą być używane do utrzymania pozycji zaworu bez ciągłego zasilania cewki.
Superkondensatory i zasobniki energii pozwalają na magazynowanie energii podczas regeneracyjnego hamowania hydraulicznego. Energia ta może być później wykorzystana do zasilania elektrozaworów, co zmniejsza obciążenie instalacji elektrycznej pojazdu.
Praktyczne zalecenia wyboru
Kryteria decyzyjne
Wybór między elektrozaworem 12 V a 24 V powinien uwzględniać przede wszystkim kompatybilność z instalacją elektryczną pojazdu. W pojazdach 12 V stosowanie zaworów 24 V wymaga dodatkowych przetwornic, co komplikuje system. Z kolei w pojazdach 24 V zawory 12 V nie wykorzystują pełnego potencjału instalacji.
Drugim kryterium jest wymagana wydajność systemu hydraulicznego. Windy o udźwigu powyżej 2000 kg zazwyczaj wymagają przepływów powyżej 80 l/min, co lepiej realizują elektrozawory 24 V. Dla mniejszych aplikacji zawory 12 V mogą być wystarczające.
Analiza zastosowań
W pojazdach dostawczych do 3,5 t z windami o udźwigu do 1500 kg optymalnym wyborem są elektrozawory 12 V. Kompatybilność z instalacją pojazdu, niższa cena i prostota instalacji przeważają nad niewielkimi różnicami w wydajności.
Pojazdy ciężarowe z windami o udźwigu powyżej 2000 kg powinny być wyposażane w elektrozawory 24 V. Wyższa wydajność, lepsze parametry dynamiczne i większa niezawodność uzasadniają potencjalnie wyższe koszty systemu.
Optymalizacja systemu
Niezależnie od wyboru napięcia, kluczowa jest optymalizacja całego systemu hydraulicznego. Właściwy dobór pompy, filtracji oleju i akumulatora hydraulicznego może zrekompensować ograniczenia elektrozaworu. Systemowe podejście daje lepsze wyniki niż koncentracja tylko na jednym komponencie.
Regularna konserwacja i monitoring stanu oleju hydraulicznego wydłużają żywotność elektrozaworów. Czyste oleje o właściwej lepkości zapewniają optymalną pracę zaworów niezależnie od napięcia zasilania. Inwestycja w wysokiej jakości filtry zwraca się przez zwiększoną niezawodność.
Wybór między elektrozaworem hydraulicznym 12 V a 24 V Zapamiętaj
Wybór między elektrozaworem hydraulicznym 12 V a 24 V dla windy samochodowej zależy przede wszystkim od typu pojazdu i wymagań aplikacji. Zawory 12 V są optymalne dla lekkich pojazdów dostawczych z prostymi systemami hydraulicznymi. Z kolei zawory 24 V sprawdzają się w ciężkich pojazdach z wymagającymi aplikacjami.
Analiza techniczno-ekonomiczna musi uwzględniać nie tylko koszt zakupu, ale również kompatybilność z pojazdem, koszty instalacji i długoterminową niezawodność. Nowoczesne technologie jak sterowanie PWM i systemy diagnostyczne otwierają nowe możliwości optymalizacji niezależnie od wybranego napięcia.
Ważne: Ostateczny wybór elektrozaworu powinien być zawsze konsultowany z producentem windy i specjalistą ds. instalacji hydraulicznych.
